Principe de fonctionnement
Le châssis de forage de type disque est un dispositif auxiliaire conçu et fabriqué pour s'adapter à l'utilisation de la foreuse à roche rotative hydraulique indépendante guidée sur rail de type SR90 dans les galeries minières de petite section. Il est alimenté par de l'air comprimé pour assurer les fonctions de poussée et de positionnement de la foreuse pendant le forage. L'air comprimé passe par la vanne d'admission principale, le lubrificateur à brouillard d'huile, diverses vannes de commande et atteint chaque partie mobile pour réaliser le fonctionnement cyclique du processus de forage de roche.

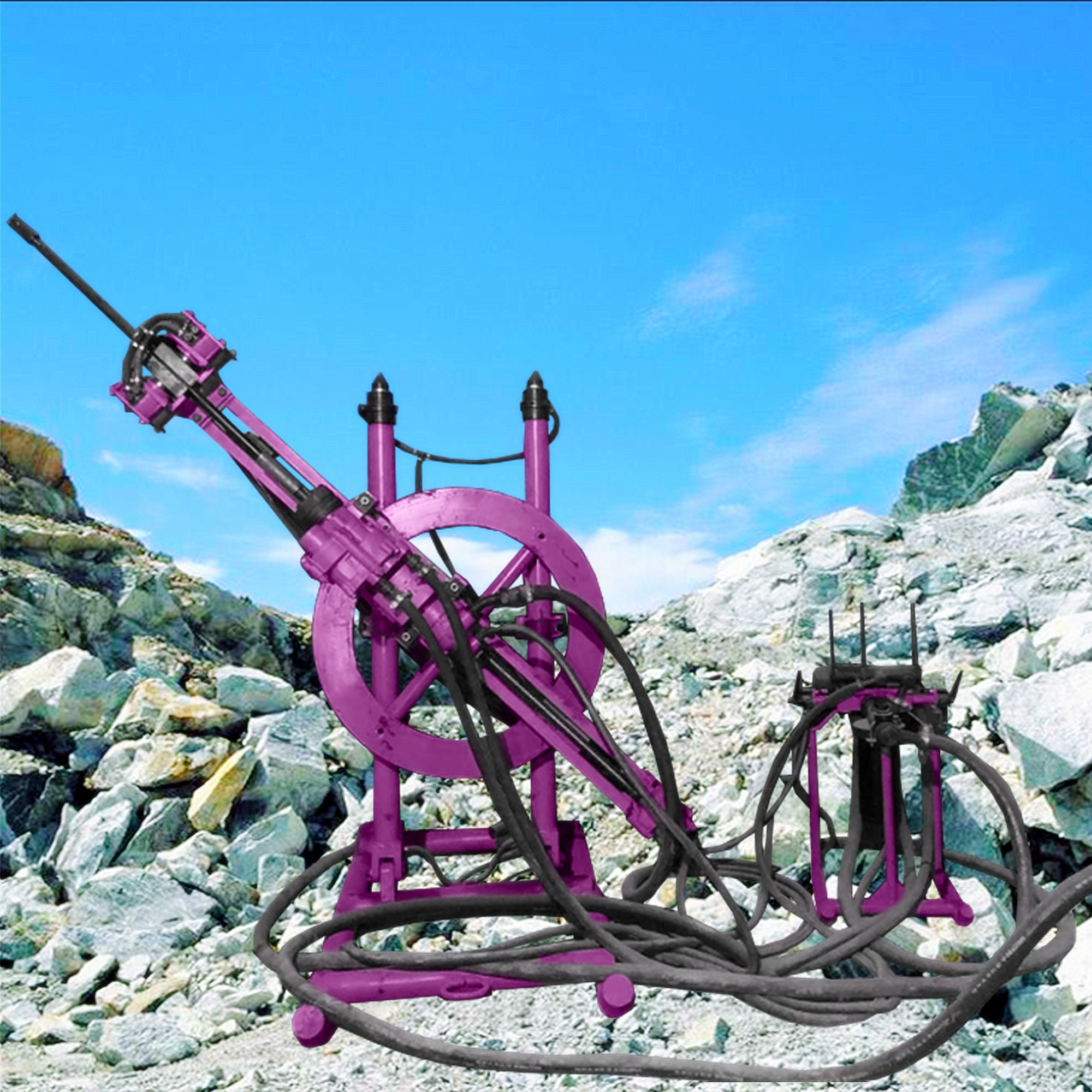

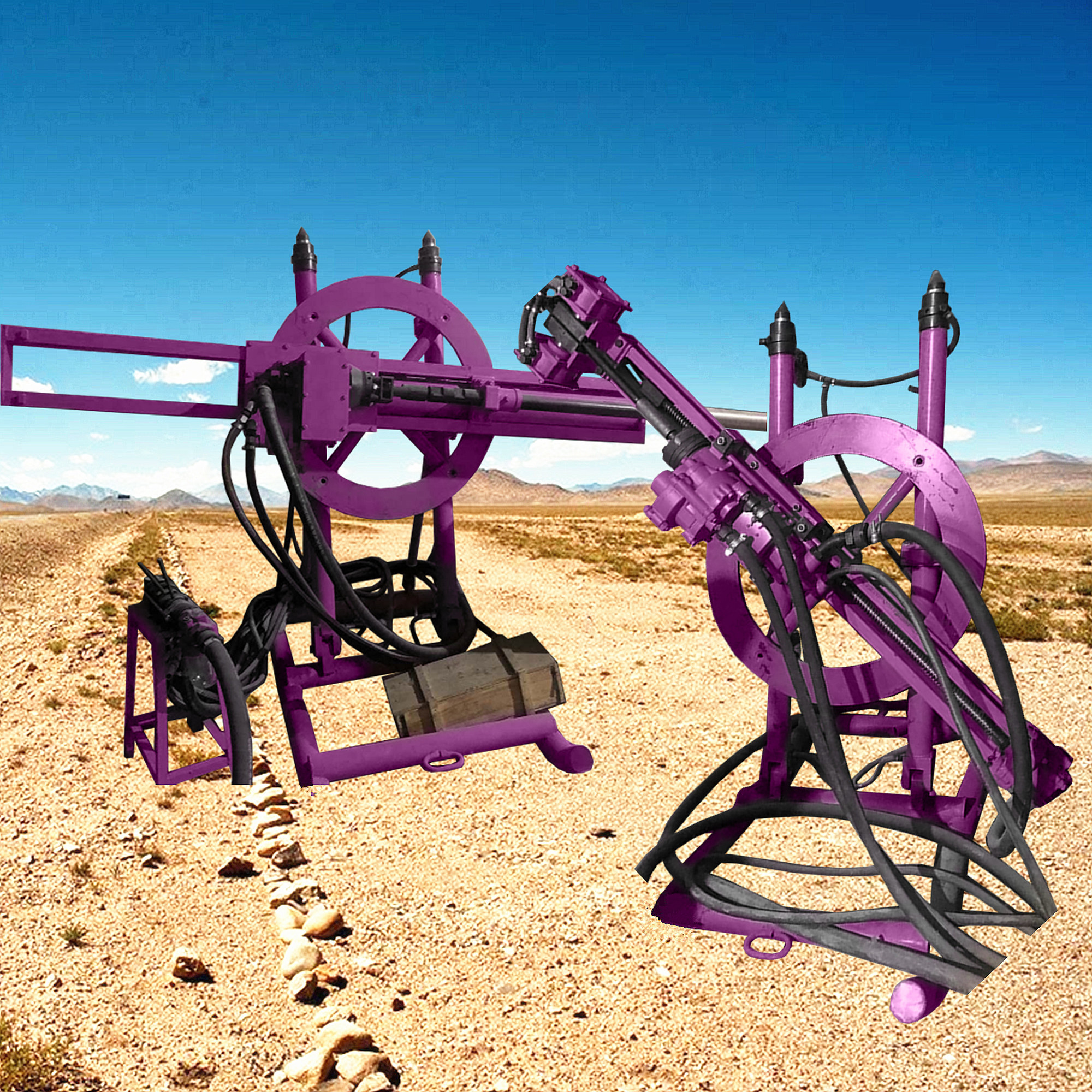

Caractéristiques structurelles Ce châssis de forage a une structure simple, est facile à démonter et à transporter, fonctionne en toute sécurité et de manière fiable, et est très efficace. L'ensemble du châssis de forage est composé de trois éléments : la partie de connexion du châssis de forage, la partie de connexion de l'hélice et la partie de connexion de la plate-forme d'opération. La partie de connexion du châssis de forage comprend principalement trois parties : le vérin pneumatique, le disque et le patin inférieur. L'articulation de l'hélice est composée de quatre éléments : le dispositif de brasage, le rail de guidage, le siège coulissant et le moteur de propulsion. L'ensemble de la console comprend des composants principaux tels que la vanne de commande et le lubrificateur à brouillard d'huile.
Après que les pièces du châssis de forage ont été transportées au point de travail, elles doivent être assemblées dans l'ordre suivant : le pied-de-biche inférieur, le vérin pneumatique, le disque et l'hélice. Chaque pièce doit être nettoyée et essuyée, recouverte de graisse et serrée. Avant que les conduites d'air et d'eau principales ne soient connectées à la console de commande, tout le sable et la boue doivent être soufflés. Tous les tuyaux doivent également être soufflés avant d'être connectés aux parties correspondantes du châssis de forage pour empêcher le sable, la boue et autres saletés de pénétrer dans les pièces de la machine.
1. Avant utilisation, toutes les préparations nécessaires doivent être faites. Vérifiez si les outils, les rapporteurs, les outils d'éclairage et l'huile moteur sont tous disponibles, et préparez suffisamment de mèches qualifiées.
2. Positionnement et déplacement : Selon les exigences de conception du trou de forage de la foreuse, le châssis de forage doit être aligné sur l'axe central du tunnel et la ligne de disposition du trou de forage. Le plan du disque doit être parallèle à la ligne de disposition ; sinon, cela affectera l'effet. Avant de déplacer le châssis de forage, le fond doit être soulevé ou poussé pour couvrir la surface des scories. S'il y a beaucoup de limon sur la plaque inférieure, une planche de bois peut être placée sur la partie envasée de la plaque, puis le châssis de forage peut être déplacé vers une autre ligne de disposition avec un pied-de-biche ou un treuil de traction.
Description des produits
|
Type
|
Foreuse rotative
|
|
Nom du produit
|
Foreuse
|
|
Applicable
|
Énergie du bâtiment, exploitation minière, foreuse de forage
|
|
|
Paramètres
|
Modèle SR90
|
Modèle SR150
|
|
Diamètre du trou de forage
|
50-80mm
|
80-140mm
|
|
Max. Profondeur du trou de forage
|
35m
|
180m
|
|
Modèle de tige
|
φ38mmx90mm
|
|
|
Force d'impact
|
≥225J
|
15000N
|
|
Fréquence d'impact
|
≥34HZ
|
60rpm
|
|
Couple de sortie de la tige de forage
|
≥140NM
|
1500-2000NM
|
|
Dimensions du tunnel utilisables
|
2,2m x 2,2m - 3,0m x 3,0m
|
2,2m x 2,2m - 3,0m x 3,0m
|
|
Consommation d'air totale
|
≤225L/s
|
120-350L/s
|
|
Angles de forage
|
0-360 degrés
|
0-360 degrés
|
|
Monté
|
Non (Portable par l'homme)
|
Remorque à deux roues
|
|
Poids pour la machine de forage de roches
|
95KG
|
450KG
|
|
Dimensions pour la machine de forage de roches
|
890x360x305mm
|
|
