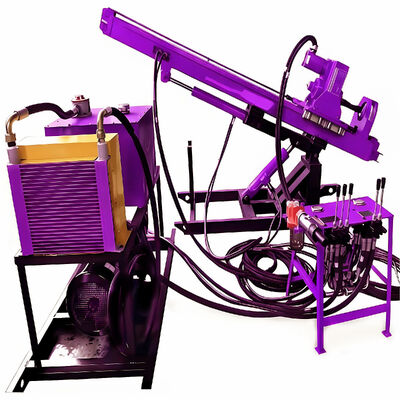

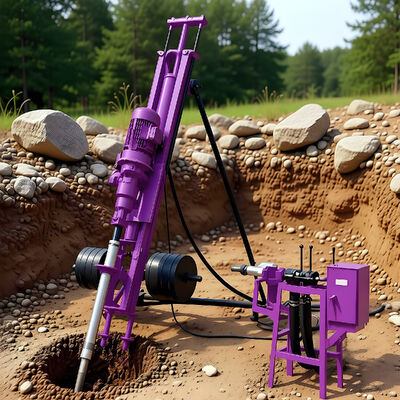

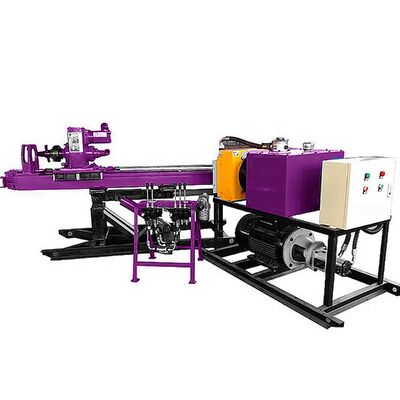

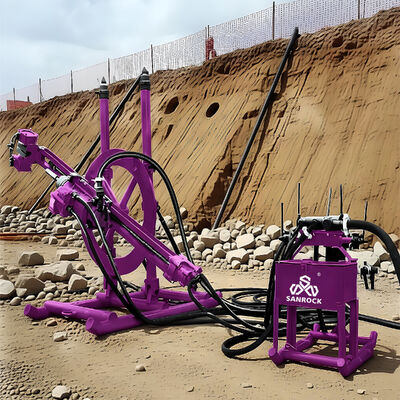

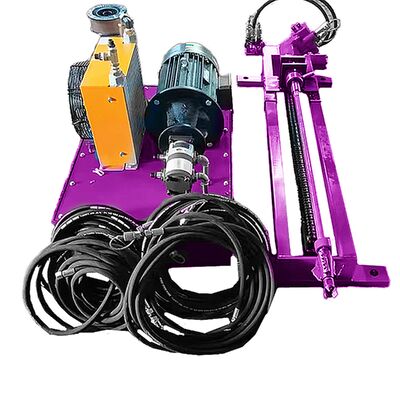

Réglage hydraulique de la plate-forme de forage DTH avec un poids léger, une efficacité de forage élevée et un couple maximal de 3000 N.m pour les projets miniers et de puits d'eau

L'appareil de forage directionnel horizontal (HDD) multifonctionnel avec capacité de marteau DTH représente une génération très avancée et polyvalente d'équipement de forage sans tranchée. Conçu comme une plate-forme unique et intégrée, il effectue un large éventail d'opérations de forage directionnel horizontal dans des conditions géologiques très différentes, des sols mous et argiles aux formations rocheuses les plus dures, en basculant de manière transparente entre différents outils et modes de forage, le marteau DTH étant son composant principal pour l'excavation de roches dures.

Cette plate-forme transcende les limites des machines mono-méthode. Sa capacité « multifonction » est centrée sur une tête de forage ou un système d'alimentation modulaire et multimode qui peut être rapidement reconfiguré sur le terrain.

• Bloc d'alimentation modulaire :Comprend une unité de puissance combinée qui fournit de l'air comprimé à grand volume pour le marteau DTH, un débit hydraulique haute pression pour le moteur à boue ou la tête rotative et une capacité de pompage pour les fluides de forage.
• Système d'outillage et de fixation à changement rapide :Permet un échange rapide sur le terrain entre l'ensemble marteau DTH, l'ensemble fond de trou du moteur à boue (BHA), les tiges de tarière et différents forets.
• Système de guidage avancé et unifié :Utilise un outil de direction et d'enquête sophistiqué compatible avec tous les modes de forage, offrant une précision constante quelle que soit la méthode utilisée.
• Garniture de forage multifonction :Utilise des tiges de forage à double usage qui transmettent le couple, la poussée et l'air comprimé ou le fluide de forage selon les besoins du mode actif.

Ce n'est qu'une partie des clients étrangers qui sont venus chez nous pour négocier une coopération, signer des contrats et prendre des photos. Nous invitons davantage de clients étrangers à venir dans notre entreprise pour négocier et coopérer.

• Consommation d'air :9-12 m³/min
• Diamètre du trou :90-160 millimètres
• Profondeur du trou :10-60 m
• Taille de la tige de forage :89×1500 mm / 76×1500 mm
• Couple maximum :3000 Nm
• Vitesse de rotation :0-80 tr/min
• Angle de retournement du propulseur :10° - 360°
• Accident vasculaire cérébral:1800 millimètres
• Force de levage maximale :27,5 KN
• Force d'alimentation maximale :27,5 KN
• Type de pompe hydraulique :pompe à engrenages 540
• Pression nominale du système hydraulique (pression maximale) :16 MPa
• Pompe hydraulique Max. couler:40 L/min
• Tarif moteur :15 kW
• Capacité du réservoir :80L
• Taille de la perceuse :3100×800×1250 millimètres
• Taille de la station hydraulique :1400×700×1200 millimètres
• Taille de la console de contrôle :50×50×90 millimètres
• Poids total :900KG
